Hofmann ofrece una variada gama de máquinas para todos los tipos conocidos de rotores con forma de disco.
El juego de módulos V-Cine de Hofmann ofrece la solución adecuada para discos o tambores de freno, volantes de inercia o bimasa, coronas dentadas de motores de arranque o discos de arrastre, bridas o cubos de rueda.
El desarrollo propio de todos los componentes y grupos constructivos proporciona un concepto de máquina coherente y homogéneo que ofrece una gran variedad de posibilidades para la compensación del desequilibrio. Este módulo también permite combinar entre sí variantes de compensación de desequilibrio o de ampliar a posteriori tamaños de máquinas y variantes de compensación del desequilibrio.
Además de aspectos productivos, como el mantenimiento de la disponibilidad y de los tiempos de ciclo de la máquina o su facilidad de reequipamiento y mantenimiento, las máquinas equilibradoras de Hofmann también ofrecen una alta seguridad en términos cualitativos.
Los diseños propios, como la opción con “bajada de husillo”, que protege el husillo de medición frente a las fuerzas de impacto durante la carga y descarga o frente a las fuerzas de mecanizado, así como también el “dispositivo de calibración automático” patentado, en combinación con una base de datos SQL, sirven para garantizar la calidad de la producción diaria y seguir mejorando continuamente.
Tipo BVW11

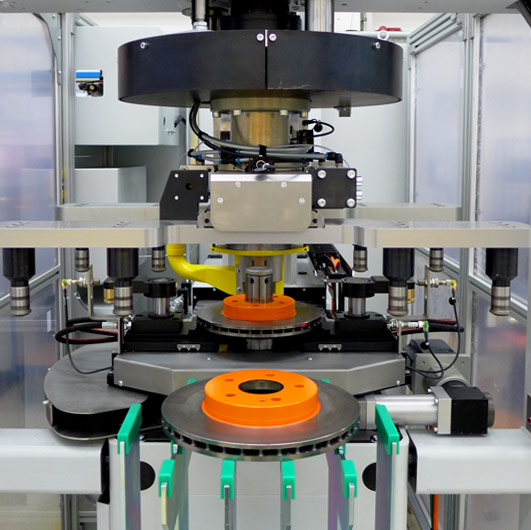

En las máquinas equilibradoras para discos de freno, la medición y la compensación del desequilibrio se efectúan en un plano. La compensación del desequilibrio se efectúa por fresado circular de las piezas en el diámetro exterior del disco. Según los requisitos del cliente, estas máquinas pueden operarse en los modos de funcionamiento por lotes (un único tipo de producto) o de funcionamiento mixto. El cambio del disco de freno por un tambor se efectúa sin grandes dificultades de reequipamiento.
La carga es realizada manualmente por el operador (variante de una estación) o automáticamente con un dispositivo de encadenamiento y un Transfer circular integrado en el lado de la máquina (variante multiestación). Las estaciones necesarias dependen de los tiempos de ciclos requeridos por el cliente.
Características destacadas
Área de aplicación
Tipo BVW11

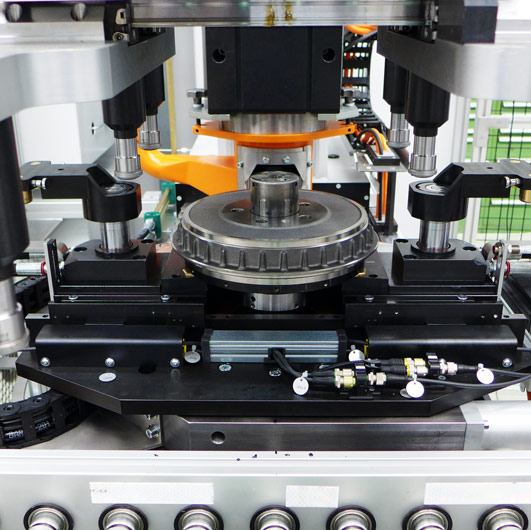

En las máquinas equilibradoras para tambores de disco, la medición y la compensación del desequilibrio se efectúan en un plano. La compensación del desequilibrio se efectúa por fresado circular de las piezas en el diámetro exterior de los tambores. Según los requisitos del cliente, estas máquinas pueden operarse en los modos de funcionamiento por lotes (un único tipo de producto) o de funcionamiento mixto. El cambio del tambor de freno por un disco se efectúa sin grandes dificultades de reequipamiento.
La carga es realizada manualmente por el operador (variante de una estación) o automáticamente con un dispositivo de encadenamiento y un Transfer circular integrado en el lado de la máquina (variante multiestación). Las estaciones necesarias dependen de los tiempos de ciclo requeridos por el cliente.
Características destacadas
Área de aplicación
Tipo SVW11

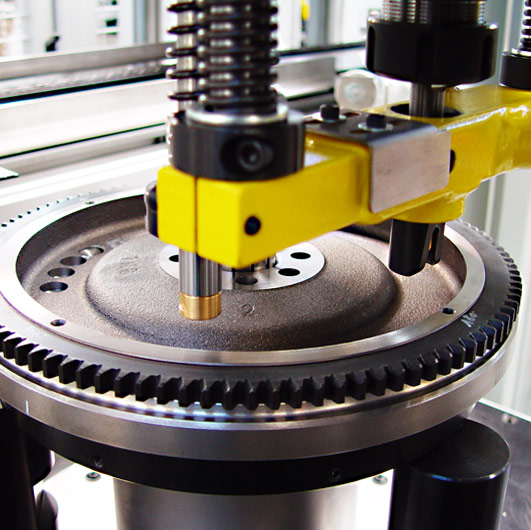

En las máquinas equilibradoras para volantes de inercia, el desequilibrio se mide en un plano y se compensa desde arriba por taladrado axial. Según los requisitos del cliente y de los tiempos de ciclo de máquina esperados, estas máquinas pueden variarse para ofrecer desde el concepto de una estación con carga manual hasta la máquina de cuatro estaciones plenamente automática con Transfer circular integrado.
Para proteger el husillo de medición frente a golpes, p. ej., por la carga o descarga manuales, y para absorber las fuerzas de perforación axiales, estas máquinas se dotan de la función adicional de diseño propio con “bajada de husillo”.
Características destacadas
Área de aplicación
Tipo SVW11

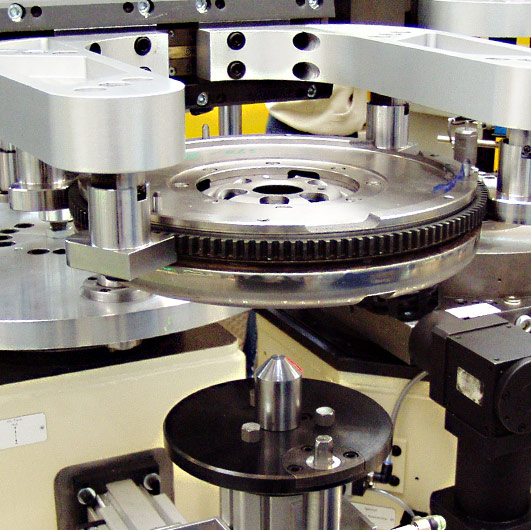

En las máquinas equilibradoras para volantes bimasa, el desequilibrio se mide en un plano y se compensa por taladrado o fresado radial. Según los requisitos del cliente y los tiempos de ciclo de máquina esperados, estas máquinas pueden variar desde el concepto de una estación con carga manual hasta la máquina de cuatro estaciones plenamente automática con Transfer circular integrado.
Una particularidad de esta máquina radica en su técnica de sujeción, que podrá requerir una sujeción propia de los lados primario y secundario, según sea el tipo de pieza. Debido a la unión holgada de estos componentes entre sí, suele darse el requisito adicional del monitoreo de la excentricidad radial y del alabeo al principio del ciclo de medición del desequilibrio.
Características destacadas
Área de aplicación
Tipo CVW11

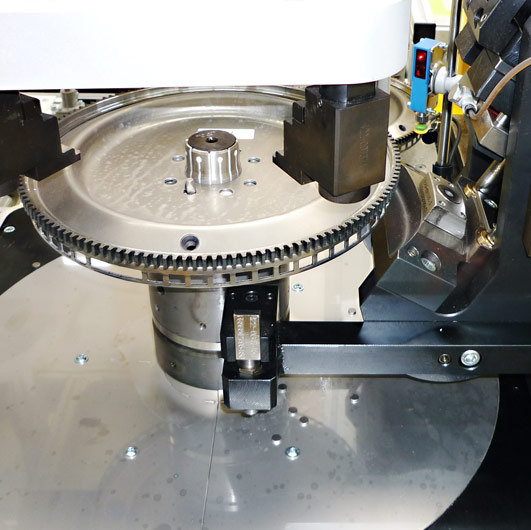

Según los requisitos del cliente, y en función del tipo de pieza, se ofrecen diferentes variantes de compensación para el equilibrado de coronas dentadas de motores de arranque. Por ejemplo, junto a la compensación en un plano por taladrado axial en la corona dentada exterior del rotor, también existe la posibilidad del punzonado de orificios o de la soldadura de placas de compensación en el disco de arrastre del rotor.
Además, el juego de módulos V-Line de Hofmann permite combinar dos variantes de compensación en la misma máquina. Por ejemplo, en una estación de tipo de pieza “A” puede equilibrarse por taladrado axial y, en la estación siguiente de tipo de pieza “B” el equilibrado se efectúa por soldadura de placas de compensación. El tipo de variante de compensación es especificado por el cliente.
Características destacadas
Área de aplicación
Tipo RVK41-II
La máquina de medición de desequilibrio del tipo RVK41-II sirve para determinar el desequilibrio de llantas de aluminio en uno o dos planos de medición. Gracias a su forma compacta y al uso de una cinta intermedia que puede bajarse, la máquina se puede integrar fácilmente como “solución en línea”.
Características destacadas
Área de aplicación
Más información acerca del producto
Tipo SVW11
Para el mecanizado de poleas de correa existen diferentes conceptos de máquina. Desde la máquina de una estación plenamente automática, en la que la medición y la corrección del desequilibrio se efectúan en la misma estación, hasta la máquina de cuatro estaciones plenamente automática. El número de estaciones depende de los tiempos de ciclo requeridos y del concepto de máquina seleccionado.
Por lo general, la compensación del desequilibrio se efectúa por taladrado axial. No obstante, también puede efectuarse un fresado axial en el disco de cubierta de la pieza. La carga puede efectuarse manualmente o de manera automatizada por medio de un robot o de un pórtico de carga o también en una línea en cadena con un Transfer circular integrado.
Características destacadas
Área de aplicación
Tipo CVW11-B
Para el mecanizado de amortiguadores de vibraciones existen diferentes conceptos de máquina. Desde la máquina de una estación plenamente automática, en la que la medición y la corrección del desequilibrio se efectúan en la misma estación, hasta la máquina de cuatro estaciones plenamente automática. El número de estaciones depende de los tiempos de ciclo requeridos y del concepto de máquina seleccionado.
Por lo general, la compensación del desequilibrio se efectúa por taladrado axial. La carga puede efectuarse manualmente o de manera automatizada mediante un robot o un pórtico de carga o también en una línea en cadena con un Transfer circular integrado.
Características destacadas
Área de aplicación
Tipo CVW11

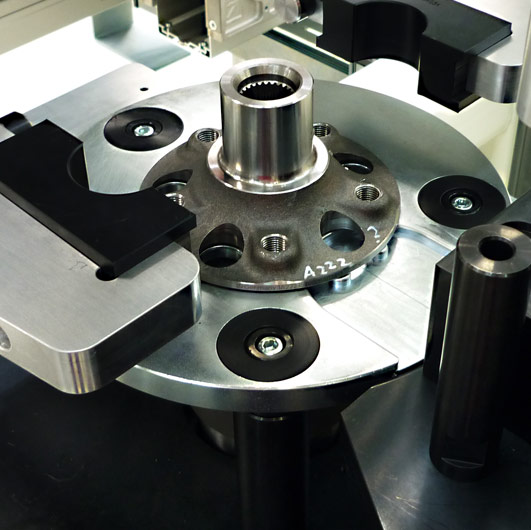

En las máquinas equilibradoras para brida de rueda (también denominada cubo de rueda), la medición y la compensación del desequilibrio se efectúan en un plano. La compensación del desequilibrio se efectúa, según los requisitos del cliente, por taladrado axial de los orificios ya existentes o por taladrado radial de las piezas en el diámetro exterior del disco de brida. En la variante de compensación por taladrado axial, la máquina dispone de la función adicional con “bajada de husillo” de diseño propio para la protección del husillo de medición. Con ella, el husillo de medición se baja después de la medición del desequilibrio y las fuerzas de perforación que surgen se derivan directamente a la mesa de la máquina.
La carga puede ser realizada manualmente por el operador (variante de una estación) o automáticamente con un dispositivo de encadenamiento y un Transfer circular integrado en el lado de la máquina (variante multiestación). Las estaciones necesarias dependen de los tiempos de ciclo requeridos por el cliente.
Características destacadas
Área de aplicación
